TTM - Hoch-Präzise Temperaturmess-Plattform

Plattform für eine hoch-präzise Temperaturmessung von z.B. Pt-Widerstandselementen oder auch NTCs zur Integration in eigene Elektroniken oder zur Neuproduktentwicklung

Technische Daten
  • Ausführung: OEM Produkt, Modul oder Design
  • Sensorelement: Pt100, Pt500, Pt1000, NTCs und weitere
  • Temperaturbereich: -200 °C bis 1.000 °C
  • Genauigkeit: < 0,1 K
  • Prozessanschluss: Applikationsspezifisch
  • Versorgungsspannung: 5 oder 24 VDC
  • Schnittstelle: analog oder digital
Applikationen
  • Temperaturbestimmung eines Mediums oder Objekts
  • Integration einer fertigen Modullösung in die eigene Steuerungselektronik
  • Integration durch Designunterstützung in die eigene Elektronik
  • Branchen: Food & Pharma, Heizungstechnik, Maschinenbau, Medizintechnik, Agrar, Luftfahrt, Bahntechnik, ...
Features
  • Hohe Genauigkeit
  • Großer und individueller Messbereich
  • Selbstdiagnosefunktion
  • CE konformes Design
  • Werksseitig kalibriert
  • Kundenspezifische Sensorelemente, Messfühleraufbau oder Messelektronik (auch als Modul) möglich
Optionen

Design

  • Diverse Sensorelemente möglich wie Pt100, Pt1000, NTC, PTC, uvm.
  • Redundante Temperaturauswertung
  • Spezifische Anschlussarten
  • Gehäuseformen

Messbereich

  • Dimensionierbar für niedrige und bis hohe Temperaturen
  • Genauigkeit angepasst an die Applikationsbedürfnisse

Interface

  • Spannung 0 – 5 V
  • Strom 4 – 20 mA
  • USART, SPI
  • CAN, LIN
  • IO-Link
  • (Single-Pair) Ethernet
  • Wireless…

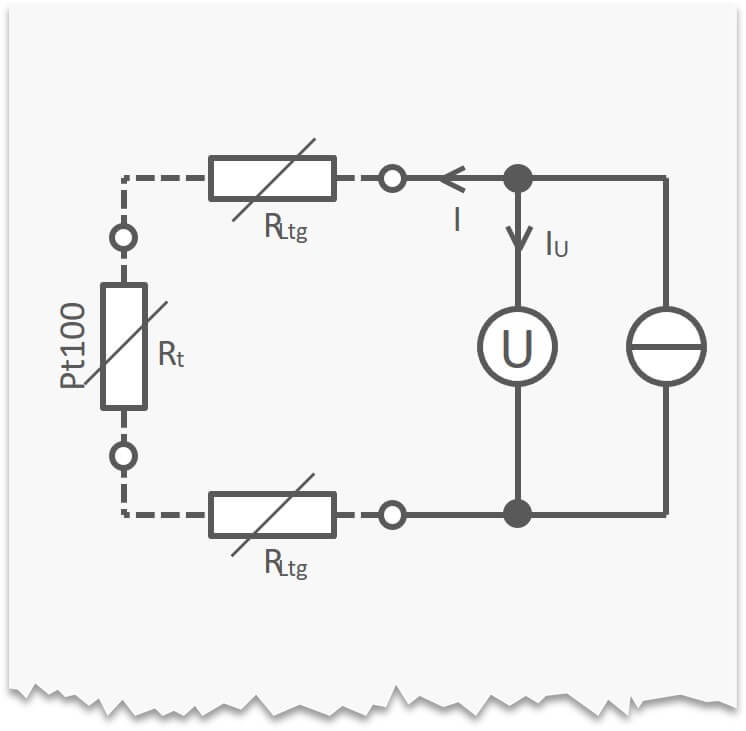

Funktionsbeschreibung

Ein RTD (Resistance Temperature Detector) ist ein Sensor, dessen Widerstand sich ändert, wenn sich seine Temperatur ändert. Der Widerstand steigt mit zunehmender Temperatur des Sensors. Das Verhältnis Widerstand versus Temperatur ist bekannt und im Laufe der Zeit wiederholbar. Ein RTD ist ein passives Gerät.

PT100 Sensoren nutzen dazu einen Platindraht, durch den ein Strom fließt. Der Strom wird über ein PT100-Modul erzeugt, an den der PT100-Sensor als Draht angeschlossen ist. Das Modul misst kontinuierlich den Widerstand des PT-100 Sensors und stellt die ermittelte Temperatur als Messwert zur Verfügung.

Das von SONDEV speziell entwickelte Temperaturmess-verfahren erlaubt eine hohe Absolutgenauigkeit in einem großen Messbereich bei zudem hohen Anforderungen an die Umgebungstemperatur und auch EMV Störfestigkeit.

Zulassungsmöglichkeiten

Hygienic

  • EHEDG
  • 3A Sanitary Standards
  • FDA

Standards

  • CE
  • FCC
  • UL
  • u.v.a.m.
